開關控制模塊如何設置參數--SK200PRO開關模塊參數設置指南

SK200PRO系列LoRa無線單路開關量MESH模塊是一款功能強大的工業級遠程無線控制模塊，它通過LoRa擴頻調制跳頻技術實現了高效的接收靈敏度和抗干擾性能。該模塊由發射端（SK200PRO-TX）和接收端（SK200PRO-RX）組成，能夠方便地實現無線開關控制，廣泛應用于開關量遠程控制、安防系統、無線遙控門禁以及水泵無線控制等領域。本文將詳細介紹如何通過PC連接SK200PRO模塊，并設置其參數。

一、準備工作

1.1 硬件準備

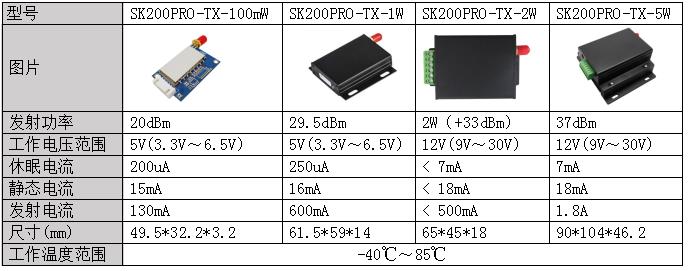

• ‌SK200PRO-TX發射端模塊‌：根據需要選擇功率為100mW、1W、2W或5W的模塊。
• ‌SK200PRO-RX接收端模塊‌。
• ‌TTL接口的USB轉接板‌：用于連接模塊和PC。
• ‌專用6PIN端子線‌：用于連接模塊和USB轉接板。
• ‌天線‌：根據模塊型號選擇合適的天線，如棒狀天線、小吸盤天線等。
• ‌電源線‌（僅SK200PRO-TX-5W需要外部供電）。

1.2 軟件準備

• ‌SK200PRO配置軟件‌：用于設置模塊參數的軟件，可從官網下載（下載鏈接）。

     注意：根據模塊版本選擇對應軟件下載，若是UART 接口選擇UART軟件包

• ‌USB驅動程序‌：用于PC識別TTL接口的USB轉接板，需根據轉接板型號安裝相應的驅動程序。

二、參數配置方法

*發射端和接收端參數必須一致

2.1發射端配置步驟：

• 安裝好USB驅動程序
• 通過專用6PIN端子線連接模塊和TTL接口的USB轉接板（注意板上的短路帽要短接）

• （SK200PRO_TX_5W還需外部供電）將電平轉接板的USB頭插入電腦USB口
• 此時發射端模塊的雙色燈為常亮狀態，說明發射端已進入配置模式
• 打開發射端配置軟件，選擇正確的端口號，點擊“OPEN”按鈕打開串口
• 點擊【READ】按鍵讀取發射端當前的所有參數信息
• 修改需要修改的參數
• 點擊【SET】按鈕確認修改
• 點擊【DEFAULT】按鈕可將接收端的參數恢復為出廠默認值

2.2 接收端配置步驟

• 拆開接收機外殼，通過USB板連接PC端進行配置（可參考發射端配置步驟），接線圖如下所示：

• 在不方便拆殼的場合，用戶還可將發射端接到電腦，使用PC軟件通過無線遠程修改接收端參數。

設置步驟：

1. 通過USB轉接板將發射端接到電腦（注意板上的短路帽要拔掉），并打開接收端配置軟件
2. 選擇正確的端口號，打開串口
3. 在右側NODE ID欄輸入要配置的接收端的NodeID，出廠默認Node ID為0001
4. 點擊【READ】按鍵讀取接收端當前的所有參數信息
5. 修改需要修改的參數，點擊【SET】按鈕確認修改
6. 點擊【DEFAULT】按鈕可將接收端的參數恢復為出廠默認值

三、參數說明及修改

確認修改并保存

1. 修改完所需參數后，點擊【SET】按鈕確認修改。
2. 點擊【DEFAULT】按鈕可將接收端的參數恢復為出廠默認值（慎用）。

四、天線使用說明

• 天線是通信系統的重要組成部分，其性能的好壞直接影響通信系統的指標。
• 為使模塊處于最佳工作狀態，推薦使用供應商提供的天線。
• 天線使用過程中應遵循以下原則以保證模塊最佳的通訊距離：天線盡量不要貼近地表面，周邊最好遠離障礙物；如選購的是吸盤天線，引線盡可能拉直，吸盤底座需吸附在金屬物體上。
