SA628F39：8W大功率全雙工音頻傳輸模塊多路并發 MESH中繼

SA628F39是一款8W大功率高集成的全雙工無線數據語音一體通話模塊。用戶可通過USB串口搭配友好的PC界面來讀取和設置模塊內部的相關參數，并對其收發功能進行控制。通過串口，還可以直接進行數據的收發通訊，實現全雙工、帶中繼的的無線數傳功能。

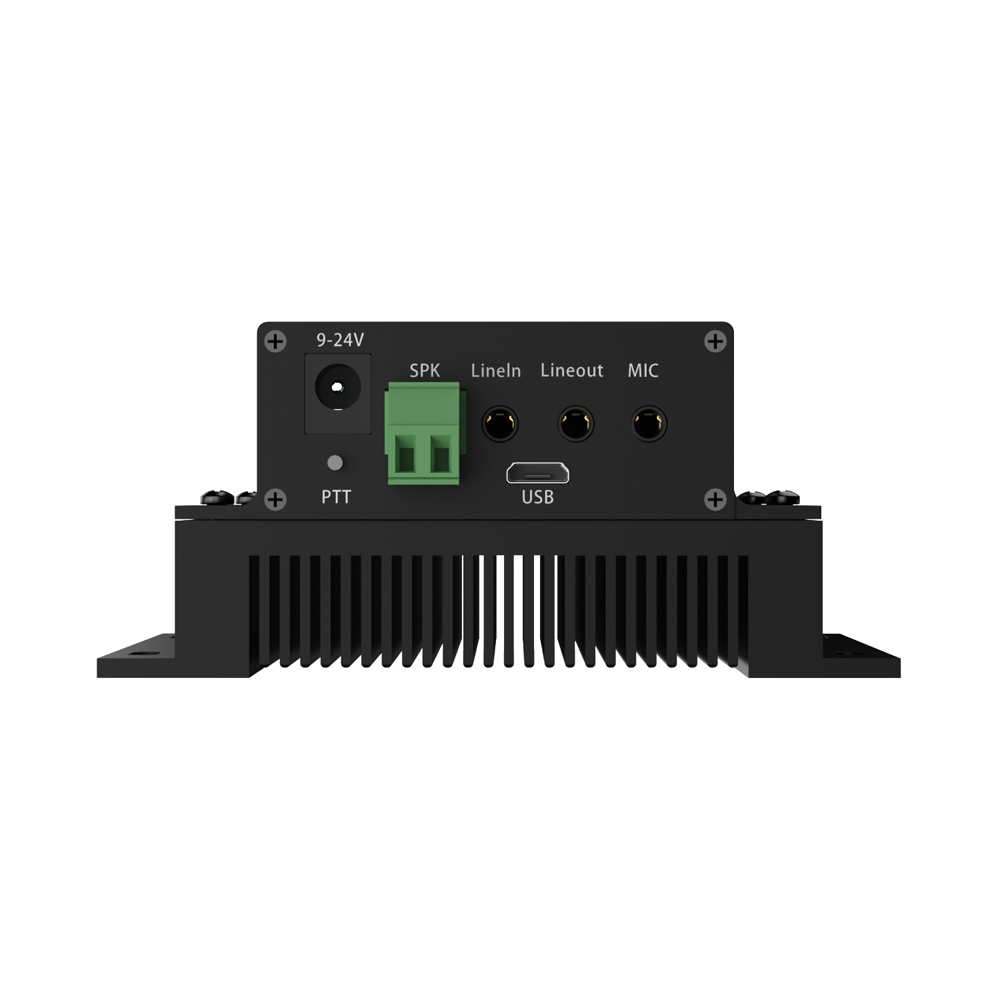

SA628F39模塊內置高速微控制器、高性能射頻芯片、功率放大器（功放）、ESD靜電保護和硬件看門狗芯片，具備反接保護、過流過壓保護以及防死機保護等多重安全機制，確保設備在各種復雜環境下的穩定運行。用戶僅需外接電源、喇叭和麥克風，即可輕松實現遠程無線數字語音傳輸，操作簡便，部署快捷。SA628F39模塊支持多路并發并收功能和Mesh自組網。同時支持空中升級或者串口升級。

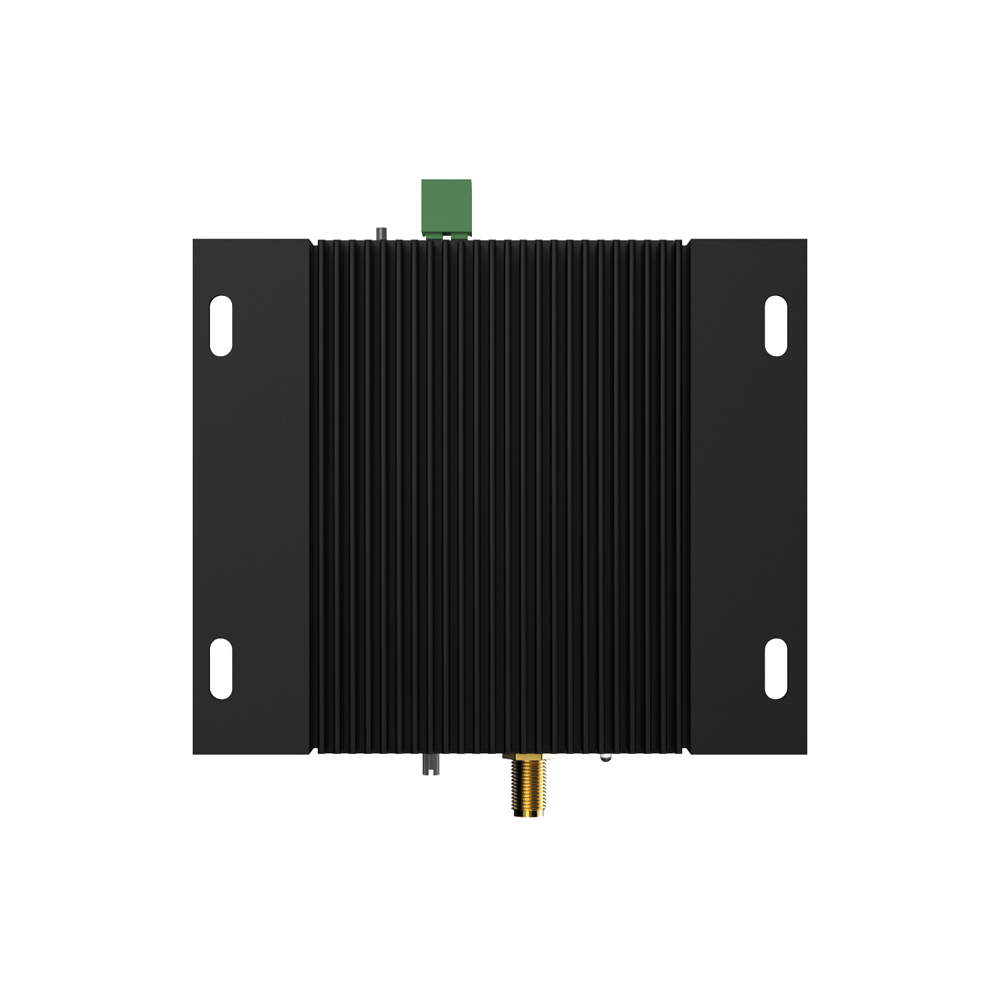

SA628F39模塊采用高效散熱設計與導熱底座，確保高功率運行時的穩定性和可靠性。

SA628F39嚴格使用無鉛工藝生產和測試，符合RoHS、Reach的標準。

聯系我們

規格書&附件下載

產品規格書：SA628F39 8W大功率自組網全雙工無線語音模塊V1.1.pdf

PC軟件：SA618 SA628 series configuration tool_V1.1.rar

性能參數

特點&應用

典型應用

模塊標示

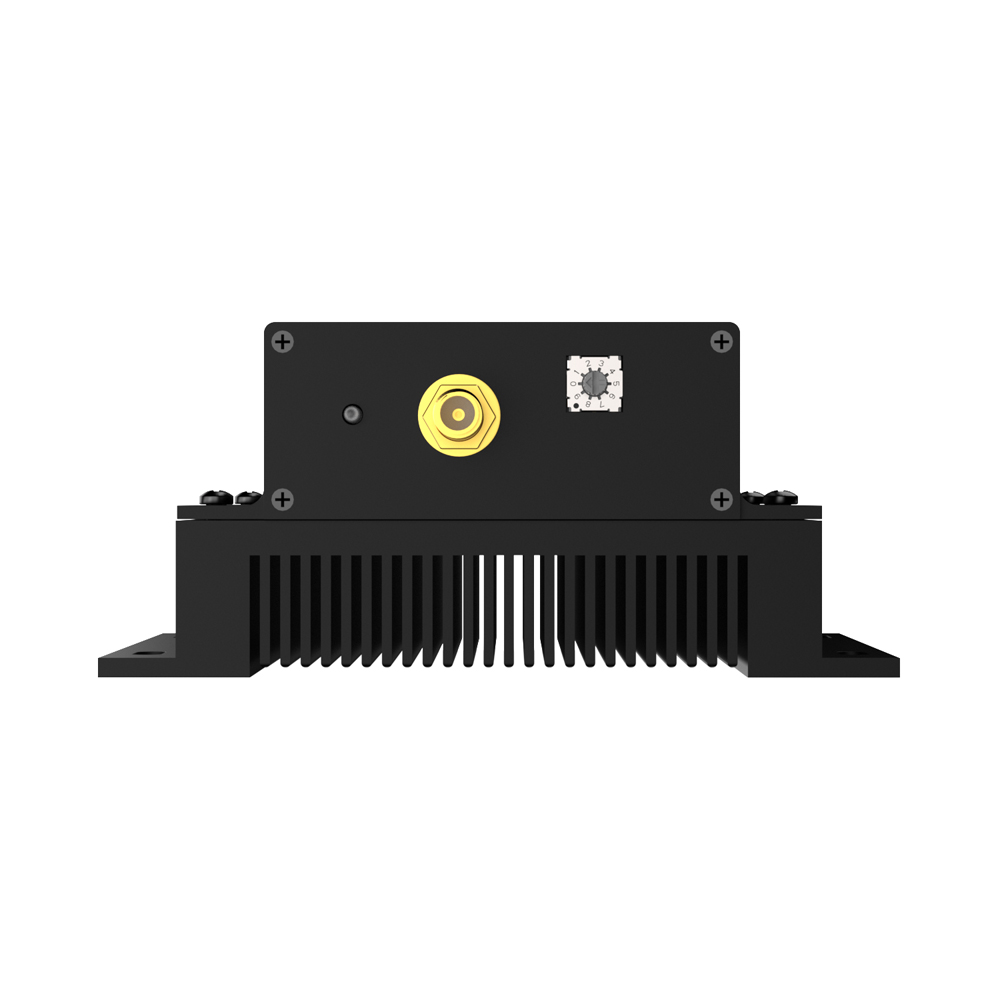

模塊天線要求

機械尺寸(單位：mm)

參數	測試條件	最小	典型	最大	單位
工作電壓范圍		9	12	25	V
工作溫度范圍		-40	25	70	℃
電流消耗
接收電流	@無音頻輸出,12v		70		mA
發射電流（高功率）	@12v 39dBm,2人通話		1200		mA
發射電流（高功率）	@12v 39dBm,8人通話		370		mA
射頻參數
工作頻率范圍	UHF	400		470	MHz
默認出貨頻率	UHF(間隔1MHz)	440.125		455.125	MHz
發射功率	@12v,440MHz	38	39	40	dBm
可調發射功率范圍	@12v,440MHz	30		40	dBm
發射帶寬			500		KHz
音頻參數
調制靈敏度			10	200	mV
接收信噪比			80		dB
頻率響應		60		3800	Hz
音頻輸出功率（line out)	負載16歐			40	mW
音頻輸出功率（SPK+,SPK-)	負載8歐			2000	mW
延時參數	2通道		80		ms
	3通道		120		ms
	4通道		160		ms
	6通道		240		ms
	8通道		320		ms
