Mini3060：無線收發模塊超小體積高靈敏度空曠距離4-5公里

Mini3060是一款采用 ChirpIoT 調制解調技術的低功耗遠距離無線收發芯片做成的模塊，支持半雙工無線通信，采用TCXO晶振，具有高抗干擾性、高靈敏度、低功耗和超遠傳輸距離等特性。最高具有-129dBm 的靈敏度，20dBm 的最大輸出功率，產生業界領先的鏈路預算，使其成為遠距離傳輸和對可靠性要求極高的應用的最佳選擇。

Mini3060系列模塊嚴格使用無鉛工藝生產和測試，符合RoHS、Reach的標準。

聯系我們

規格書&附件下載

產品規格書：Mini3060 超小體積無線收發模塊 V1.0.pdf

性能參數

特點&應用

典型應用電路

引腳定義

機械尺寸(單位：mm)

參數	最小	典型	最大	單位	條件
運行條件
工作電壓范圍	2	3.3	3.6	V
工作溫度范圍	-40		85	℃
電流消耗
接收電流		4.5		mA	@DCDC模式
發射電流		<110		mA	@20dBm
休眠電流		<1		uA
射頻參數
頻率范圍	408	433	470	MHz	@433MHz
	470	490	510	MHz	@470MHz
	850	868	890	MHz	@868MHz
	900	915	930	MHz	@915MHz
調制速率	0.5		59.9	Kbps	LoRa
發射功率范圍	-30		20	dBm
靈敏度		-129		dBm	@LoRa BW=125KHz_SF = 9_CR=4/5

產品特點

工作電壓范圍：0-3.6V
頻率范圍：433/470/868/915 MHz
靈敏度：-129dBm @125KHz,5Kbps
最大輸出功率：20 dBm
低接收電流：5mA@DCDC
休眠電流< 1.0uA
數據傳輸率：5-59.9Kbps @LoRa
支持帶寬：125KHz、250KHz、500KHz
支持 SF 因子：5～9 ，支持擴頻因子自動識別
支持碼率：4/5，4/6，4/7，4/8
支持 CAD 功能

應用領域

智慧工廠
Ÿ智慧水務
Ÿ智慧農業
智慧醫療
智慧社區
智慧消防

MIni3060典型應用電路

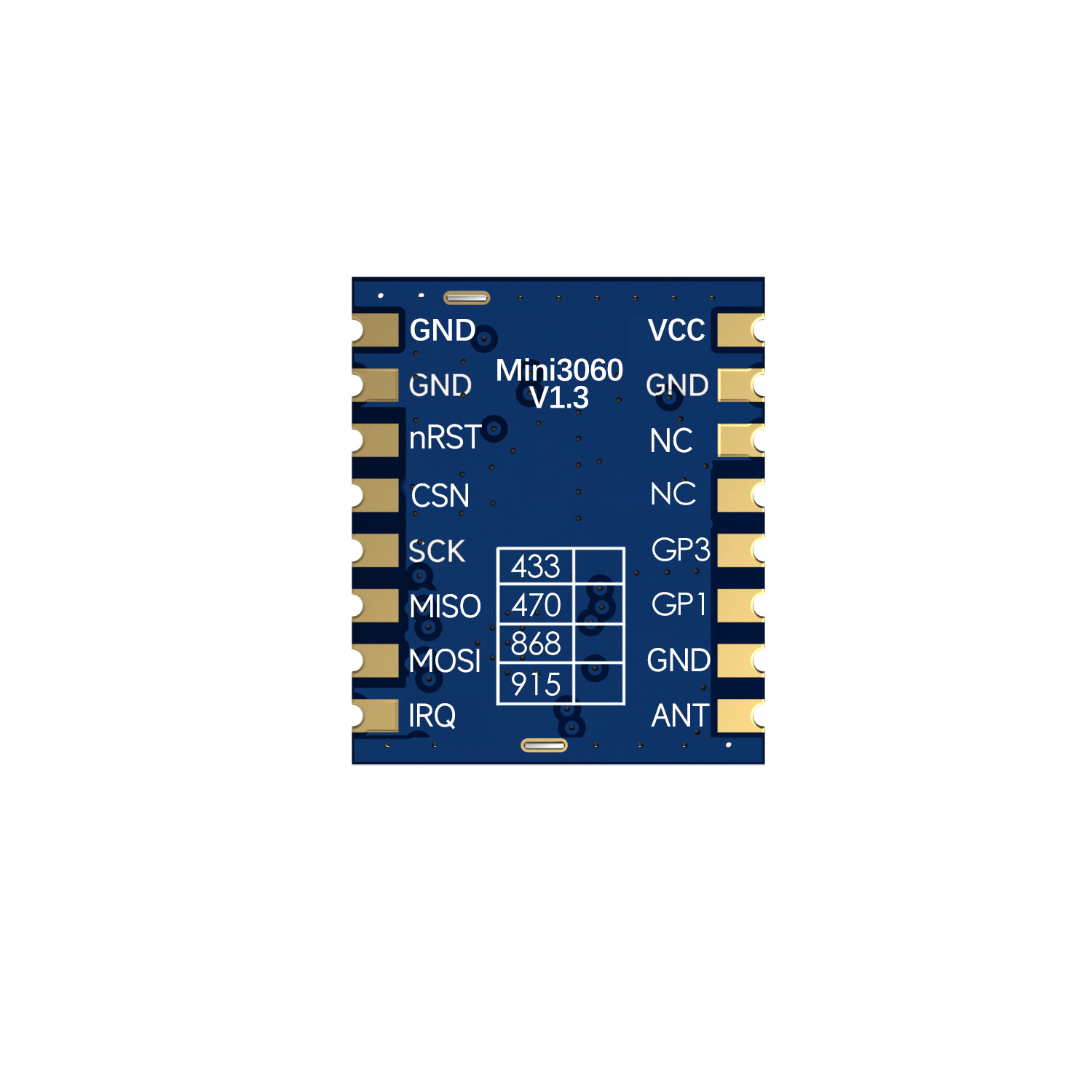

MIni3060引腳圖

腳位編號	引腳定義	IO電平	描述
1	VCC		外接電源正極
2,7,15,16	GND		外接電源負極
3,4,	NC
5	GP3	0-3.3V	內接芯片的GPIO03引腳，具體功能看芯片規格書
6	GP1	0-3.3V	內接芯片的GPIO01引腳，具體功能看芯片規格書
8	ANT		外接50歐的天線
9	IRQ	0-3.3V	中斷信號
10	MOSI	0-3.3V	SPI 數據輸入信號
11	MISO	0-3.3V	SPI 數據輸出信號
12	SCK	0-3.3V	SPI串行時鐘
13	CSN	0-3.3V	SPI片選信號
14	nRST	0-3.3V	復位引腳

Mini3060尺寸圖
