DTMF解碼對講機遠程開關量控制

一、 產品概述

隨著無線技術的日益發展，遠距離無線開關在工業控制、智能家居等方面的應用也日益突出。我司自主研發生產的SA809系列由一個發射機SA809-TX和一個接收模塊SA809-RX組成。發射器也可以為市面上任一款帶DTMF功能的對講機，例如 Motorola 的GP338。SA809-TX的發射功率高達5W。SA809-RX接收到發射器的信號會進行解碼，驗證正確后，大功率Mosfet輸出。此方案有著很高的安全性，為對講機系列應用之一，窄帶對講的方案也得以保證它較遠的通訊距離，是一款性價比很高的無線遙控解決方案。也可以根據客戶的要求，定制功能。

二、 產品特點

• 億次級加密
• 6400個信道可選
• PC可配置參數
• 任意DTMF對講機發射
• 脈沖式輸出開關信號
• 遠距離低功耗

三、 應用領域

• 無線門禁
• 安防系統
• 汽車遙控
• 大型機械控制

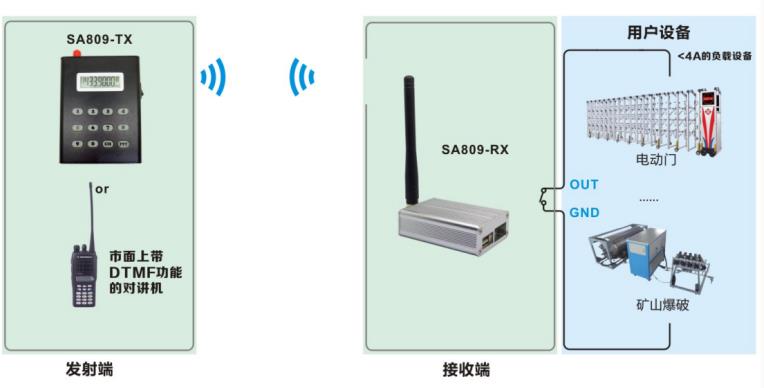

四、 應用連接

五、功能描述

SA809-TX帶有DTMF功能，可以發射出任意數字的DTMF編碼信號。接收機上電后便進入Timeout倒計時狀態（默認20分鐘），時間一到便自動切換到DTMF接收模式，在該模式下，如果收到正確的數字密碼，輸出端控制Mosfet輸出3秒高電平信號。接收端有高達-124DBM的靈敏度，用戶使用市面上普通的帶DTMF功能的對講機，就可以實現空曠5公里以上的控制。模塊內部采用的是 1.5PPM的TCXO晶振，12.5KHz的窄帶，隨溫度變化頻率依然保持穩定。
